こんにちは^^
まずは、通りすがりさんからのコメントで設計図の数値の間違いをご指摘頂いたので訂正しました。ありがとうございました^^
縦内側の寸法が51mmのところ、55mmとなっていました^^; もうちょっと良く確認しないとだめですね。
それではこの設計図を基に材料から作成していきます。
まずは、通りすがりさんからのコメントで設計図の数値の間違いをご指摘頂いたので訂正しました。ありがとうございました^^
縦内側の寸法が51mmのところ、55mmとなっていました^^; もうちょっと良く確認しないとだめですね。
それではこの設計図を基に材料から作成していきます。
使う材料の5mm厚アルミ板です
ここに、設計図どおりの下書きをいれます。
書き込みました。上側が以前、切り出した時に曲がって直線ではないです。そのため、黒く塗っておいて最後に直線になるように整えたいと思います。
とりあえず左の使わない部分をカットします。

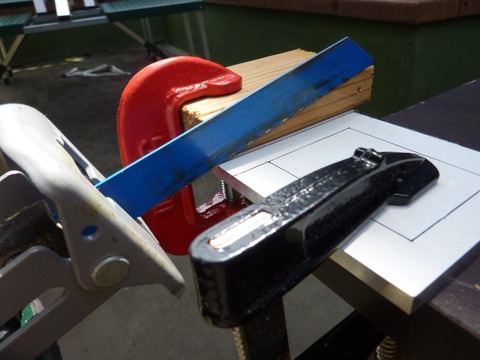

まずは作業台に固定します。
金ノコで切り込みを入れて電ノコの歯がずれない様にしてやります。大事な下準備です^^
左の木をガイド役にして真っ直ぐカットします。
無事に真っ直ぐカットできました^^
次にアルミ板の中央に斜めの線を引きます。
これは左右のエクステンションを切り離すための下書きです。
金ノコの歯の幅は20mmです。この歯が入るすき間を先ほどアルミ板に引いた線に穴を開けてやります。
アルミ板の斜め線に20mmの目印を付けます。
2mm位の間隔でポンチを打ちます。
そこに2mmのドリルで穴をあけます。
開け終わりました。ここから1mmずつドリル歯を大きくしながら、電ノコ歯が入る穴にしていきます。
ドリル歯5mmの時点で穴が繋がりました。
これで電ノコの歯が入るようなり、内側を切ることが出来ます。
無事に切り込みを入れる事が出来ました。
次は縦内側の線をカットしていきます。
固定してカットします。
無事に左右エクステンション部品が切り離す事が出来ました。
次に横内側の線をカットします。

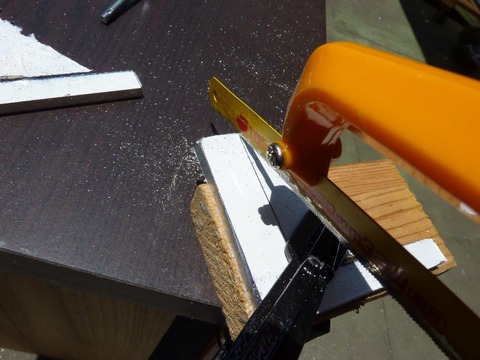

電ノコの歯を入れる前に、金ノコで少し削っておきます。これも電ノコの歯がずれないようにするためです。
無事カット出来ました。最後の切り離しは金ノコで慎重にやります。仕上がりを少しでも綺麗にするためです。
ついにエクステンション部品の切り出しが完了しました^^
並べてみました^^
良い感じです^^ 次に取り付け穴を開けます。
設計図どおりの位置に取り付け穴の目印をつけ、ポンチを打ちます。
最初は2mm、次に3mmと取り付け穴を開けました。
こんな感じで左右の部品に取り付け穴が開きました。
とりあえず、保護シールを剥がして材料からの切り出し完了です^^
良い感じですね^^ なかなかの出来栄えだと自画自賛です^^; 右側の部品の下部の黒く塗った箇所は後ほど削って直線にします。
L字金具エクステンションとの比較
あれっ レバー部がちょっと長いですね。切り忘れました^^; 後ほどカットして65mmにします。
次回は、ディスクグラインダーを使い、直線出しと板やすりで表面の加工と仕上げを行いたいと思います。じつはそっちの方が時間がかかったりします^^;
それではまた^^/
ブレーキレバーエクステンションを考察してみた1(必要性について)
ブレーキレバーエクステンションの考察2(採寸編)
ブレーキレバーエクステンションの考察3(設計図を書いてみた)
ブレーキレバーエクステンションの実践4(材料から部品切り出し)
ブレーキレバーエクステンションの実践5(仕上げと取り付け)
ここに、設計図どおりの下書きをいれます。
書き込みました。上側が以前、切り出した時に曲がって直線ではないです。そのため、黒く塗っておいて最後に直線になるように整えたいと思います。
とりあえず左の使わない部分をカットします。
まずは作業台に固定します。
金ノコで切り込みを入れて電ノコの歯がずれない様にしてやります。大事な下準備です^^
左の木をガイド役にして真っ直ぐカットします。
無事に真っ直ぐカットできました^^
次にアルミ板の中央に斜めの線を引きます。
これは左右のエクステンションを切り離すための下書きです。
金ノコの歯の幅は20mmです。この歯が入るすき間を先ほどアルミ板に引いた線に穴を開けてやります。
アルミ板の斜め線に20mmの目印を付けます。
2mm位の間隔でポンチを打ちます。
そこに2mmのドリルで穴をあけます。
開け終わりました。ここから1mmずつドリル歯を大きくしながら、電ノコ歯が入る穴にしていきます。
ドリル歯5mmの時点で穴が繋がりました。
これで電ノコの歯が入るようなり、内側を切ることが出来ます。
無事に切り込みを入れる事が出来ました。

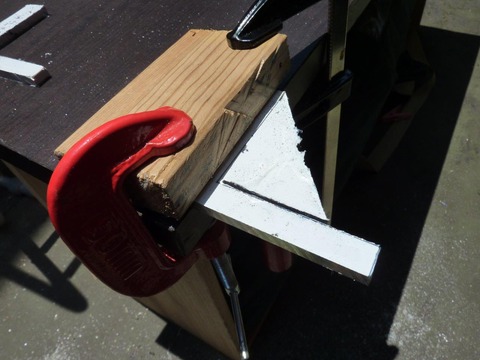

次は縦内側の線をカットしていきます。
固定してカットします。
無事に左右エクステンション部品が切り離す事が出来ました。
次に横内側の線をカットします。
電ノコの歯を入れる前に、金ノコで少し削っておきます。これも電ノコの歯がずれないようにするためです。
無事カット出来ました。最後の切り離しは金ノコで慎重にやります。仕上がりを少しでも綺麗にするためです。
ついにエクステンション部品の切り出しが完了しました^^
並べてみました^^
良い感じです^^ 次に取り付け穴を開けます。
設計図どおりの位置に取り付け穴の目印をつけ、ポンチを打ちます。
最初は2mm、次に3mmと取り付け穴を開けました。
こんな感じで左右の部品に取り付け穴が開きました。
とりあえず、保護シールを剥がして材料からの切り出し完了です^^
良い感じですね^^ なかなかの出来栄えだと自画自賛です^^; 右側の部品の下部の黒く塗った箇所は後ほど削って直線にします。
L字金具エクステンションとの比較
あれっ レバー部がちょっと長いですね。切り忘れました^^; 後ほどカットして65mmにします。
次回は、ディスクグラインダーを使い、直線出しと板やすりで表面の加工と仕上げを行いたいと思います。じつはそっちの方が時間がかかったりします^^;
それではまた^^/
