こんにちは^^ BB(ボトムブラケット)の整備 BB-RS500 BBR60など


今日はとても暑い一日でした^^; 私の住む地域にも高温注意警報が出ました。熱中症には気をつけたいもんです^^ こう暑い冷房の効いた部屋でのんびりしたいと思うのですが、昼に上手いビールを飲もうと計画を立てて予定していた自転車整備をおこないました^^;

昨日の記事もそうでしたがデジカメの調子が悪いです。SDカードが原因かもしれませんが撮影した画像が消えてしまいました。画像が途中からになってしまいますが、作業の様子をUPしていきたいと思います。

クランクやBB周りは自転車の底部にあります。そのため、汚れやすく私は定期的な整備が必要だと考えています。カートリッジ式の非分解BBならともかく整備が出来るタイプは少なくとも清掃整備はやったほうが良いですね^^

というわけで作業に移ります。残念ながら前半の画像が無いため文字のみの解説でのスタートです^^;

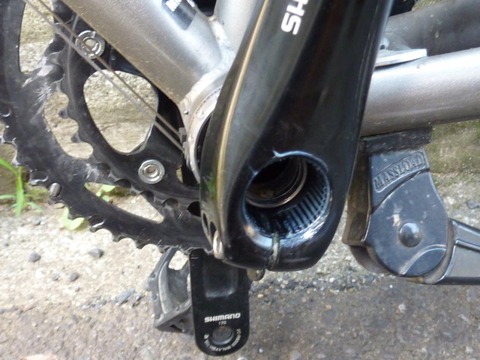

いつものようにチェーンを外しました。左クランクの締め付けボルトを2本交互に緩めます。次に外れとめプレートを薄刃ドライバーで持ち上げるようにめくります。最後にセンターキャップを外して左クランクを取り外します。

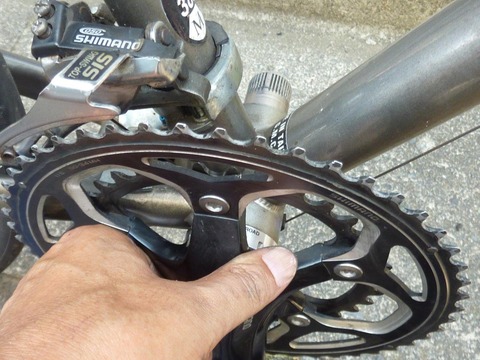

次に、右クランクを外します。その前にBB用のSSTを使い左側BBを少し緩めておきます。この後に、左のクランク軸を手のひらで押してやれば軽く抜けると思います。硬い場合は組み付け時にきちんと整備されて無い場合があると思います。

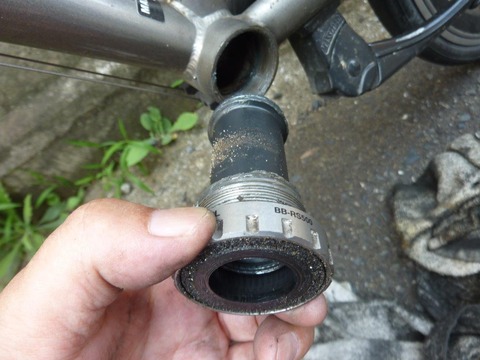

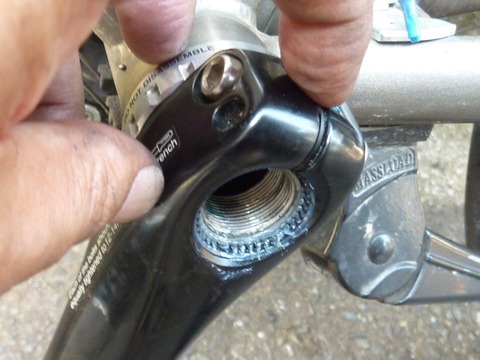

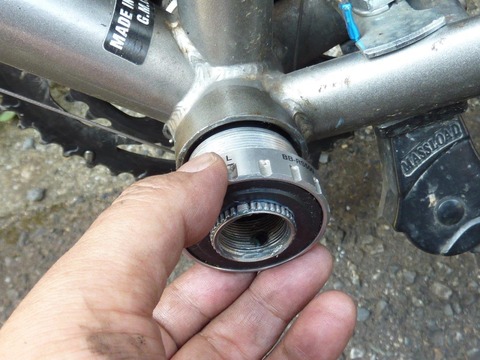

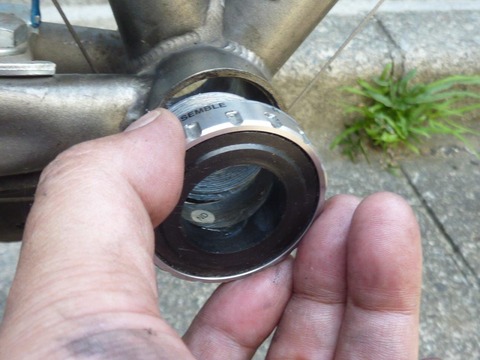

左側のBBを外しました。結構汚れていますね^^
P1070120

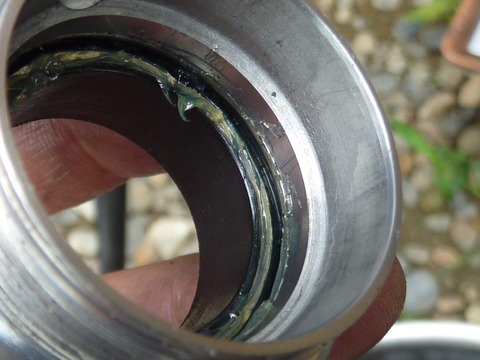

車両下側の水抜き穴からのの汚れと、ベアリングシール部にほこりや細かい砂が付着しています。

右側BBも外します。
P1070121

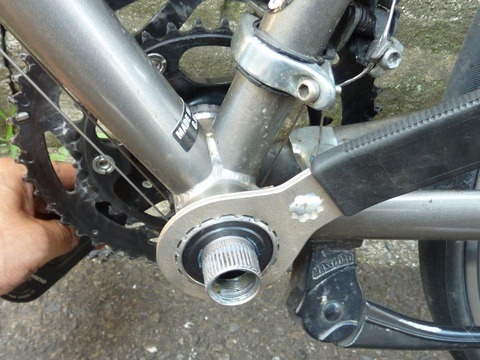

左側は正ネジですが、右側は逆ネジです。つまり、時計回り方向に回せばBBが緩みます。

外れました。
P1070123
こちらも結構、汚れていました^^;

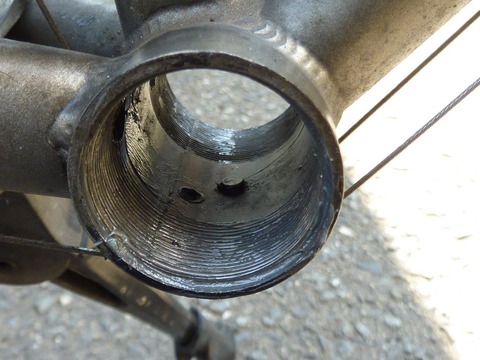

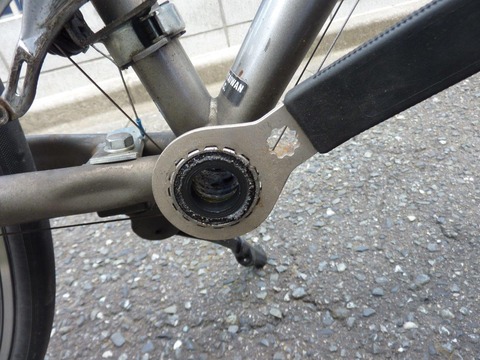

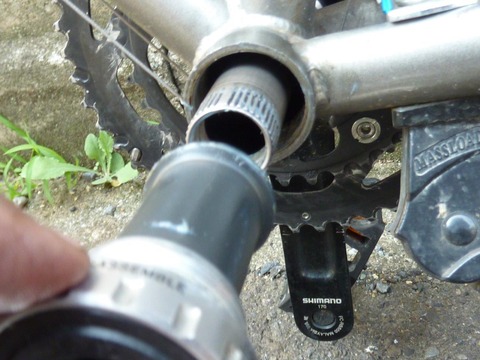

外れたフレームの様子です。右側
P1070124
左側です。
P1070125

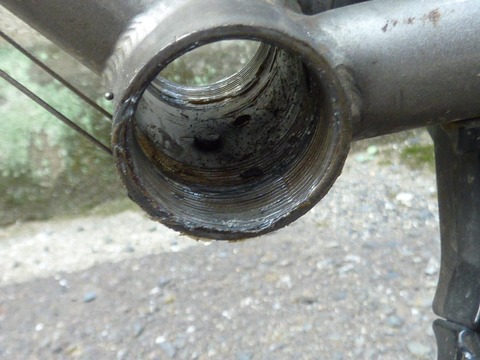

グリスが残り、異常はないですが水向き穴からの細かい砂などの浸入で汚れています。

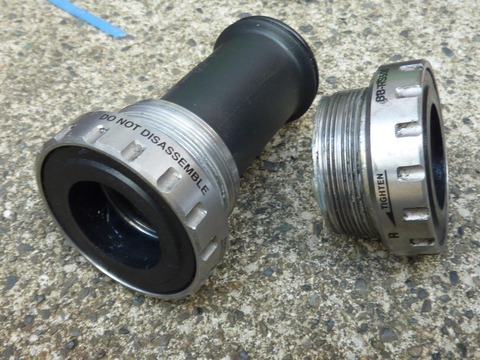

取り外した部品たちです^^
P1070126

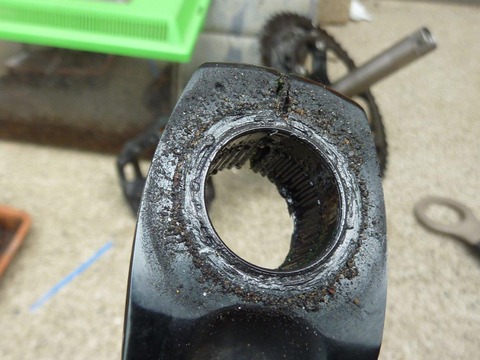

クランクも汚れていますので清掃していきます。

P1070127

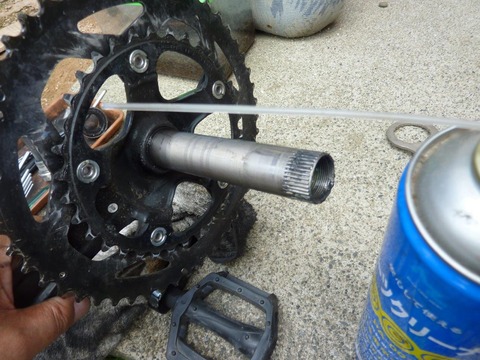

クランク左右とも、パーツクリーナーを拭きかけた後にウエスで綺麗に吹上げます。

左クランクです。
P1070128
ここも綺麗にしていきます。

おおかたの汚れは取ることが出来ました。
P1070129

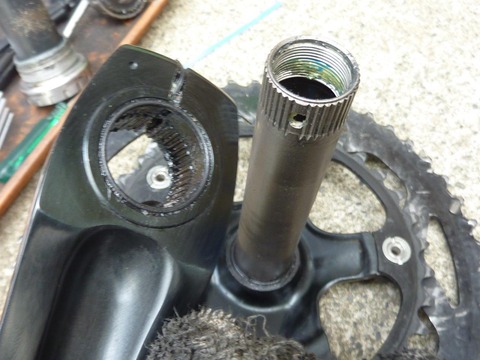

ネジ部やスプライン部に残った古いグリスも、ちゃんと除去しておきます。

右BBの内部も表面の古いグリスを拭いて除去します。
P1070130
このときはパーツクリーナーを使うとグリスを溶かしてしまうのでウエスだけで清掃します。

次にウレアグリースをベアリングシールのすき間にすりこみます。
P1070131
すき間が見えなくなるくらい指で注入したら内部全体に薄く塗っておきます。

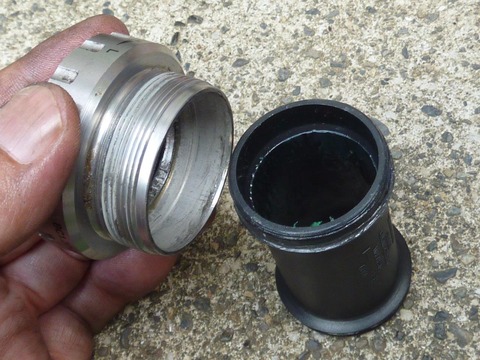

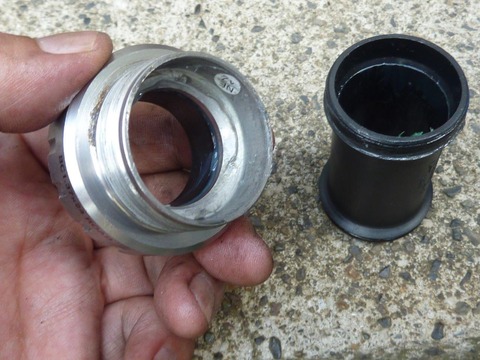

次は左側BBです。センターのプラスチック製の筒をはずします。
P1070132
筒も含めウエスで清掃します。

左側BBもウレアグリスを注入して内部全体にグリスを塗っておきます。
P1070133

清掃&グリスアップ完了です^^
P1070134
新品同様とはいえませんが綺麗になりました^^

フレーム側の清掃をします。
P1070135

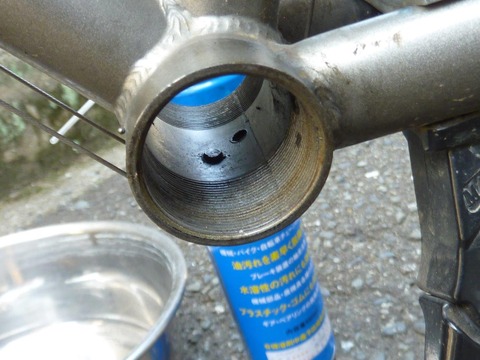

古いグリスと砂などの汚れをパーツクリーナーを拭いた後に、ウエスで拭いてきれいにします。

左側
P1070137
右側
P1070138
少し残った汚れもウエスで吹上げます。

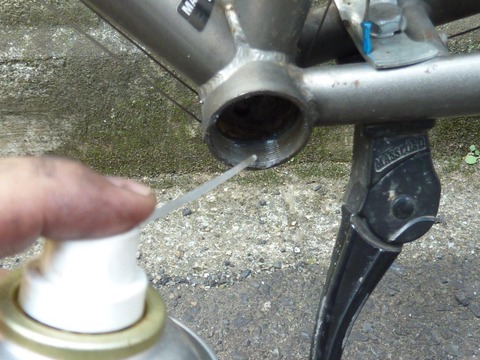

清掃後、グリスアップしました。
P1070139
中央後部に汚れが少し残ってしまいましたがこんなもんでしょうか^^;

ネジ部にグリスを薄く塗った右側BBを手で締めこみます。
P1070141
このとき、すこしでも締め付けに違和感がある場合は清掃グリスアップをやり直した方が良いです。簡単な作業ですが慎重にいきましょう^^

手で奥まで締めこんだらSSTで本締めします。

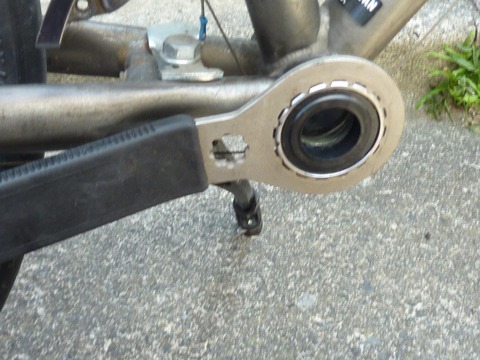

P1070142
右側は逆ネジなので反時計回りに締め付けます。

右クランクをBBに差し込みます。シャフトにはグリスを十分に塗布しておきます。
P1070143
P1070144
手で奥までしっかりと押し込みます。奥までいくと「カン」と金属音がするはずです^^

シャフトに左側BBを差し込みます。
P1070145
左手で右クランクを押さえながらBBを差し込んでいきます。

ネジ部まで差し込んだら手で締め付けていきます。
P1070146
右側同様、慎重に作業します。

左手でクランクを前後に回転させながらSSTで左側BBを締め付けます。
P1070147
右クランクの回転が重くならない位のトルクで締め付けています。当然、BBが緩まないくらいの感覚です。

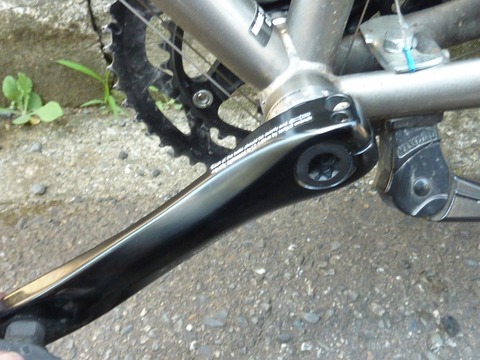

左クランクをスプラインに沿って取り付けます。
P1070149
この時も、右クランクを左手で押さえながら左クランクを奥までしっかりと差し込みます。

奥までいきました^^
P1070150
外れとめプレートを押し込みます。
P1070151
軽く押せばはまります。とはいえしっかりと押し込みましょう^^

センターキャップも締め付けておきます。
P1070152
これは軽くでOKです。

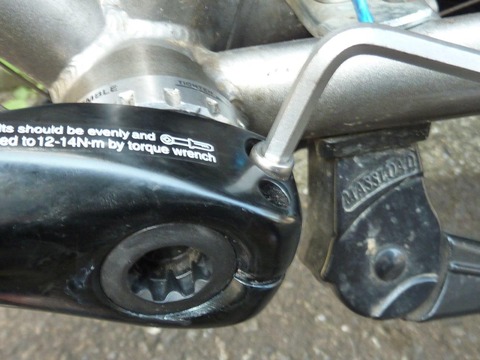

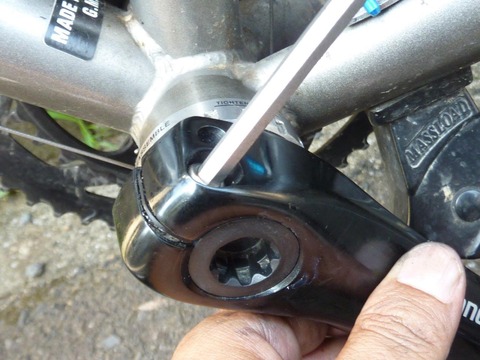

クランク締め付けボルトをレンチで締めこみます。
P1070154
少しずつ交互に締め付けます
P1070153
クランクはアルミでネジ穴が壊れやすいので、左右交互に1回転ずつくらい締め付けています。ここも慎重にです^^

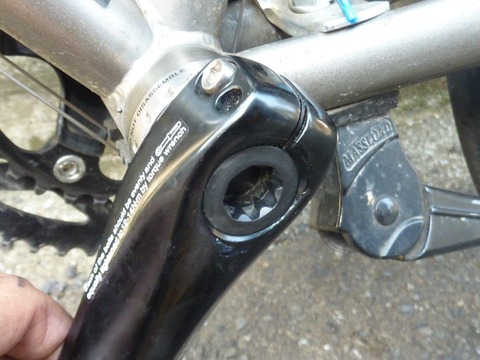

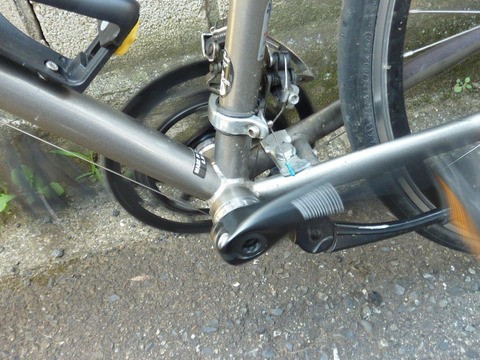

取り付け完了です^^
P1070155

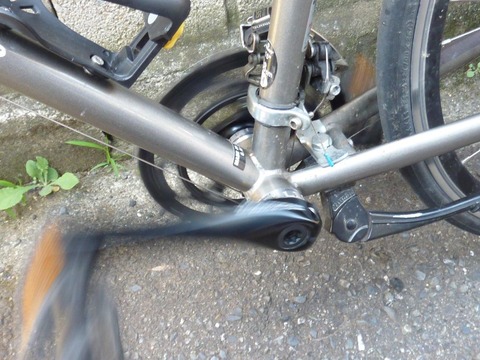

このチェーンを張っていない状態でクランクを空回ししてみます。

とりゃっ!
P1070157
ぶん!ぶん!ぶん!!
P1070158
10回転ちょっとでした。こんなもんでしょう^^

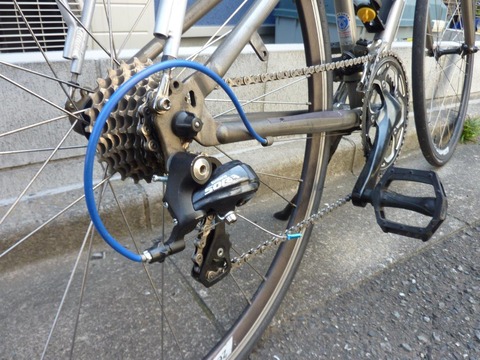

チェーンを張ります。
P1070159
ミッシングリンクを取り付けます。
P1070160
最後にチェーンに注油して脱脂したクランクチェーンリングに少し油分を与えます。

私のお気に入り、AZのKM‐001です^^
P1070161
P1070162
チェーンを空回しさせながら注油します。余分な油分はあとでふき取っておきます。

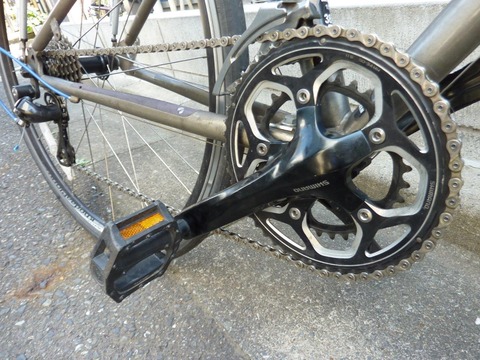

完成しました^^
P1070164
P1070165
P1070166
スプロケとチェーンもウエスで拭き上げました^^

この後、試運転に行きましたがギア1枚くらい軽くなりました^^ 多分にプラシーボ効果はあると思いますが、内部にある見えない箇所の汚れが無くなったと思うと気持ちよく自転車に乗っていられます^^

暑くて大変でしたが、この後のビールの味はギア3枚くらい上質に感じられました^^ 撮影しなければ、それほど時間のかからない作業ですので夏休みでもきっちりメンテナンスいかがでしょうか^^


本日はこの辺で終了します、それではまた^^/
