久々の4日連続更新です^^; 5月以来です。っていうか5月は1ヶ月間連続更新を目標にしていたので、初めてみたいなもんですね^^

また大雨ですね、嫌になっちゃいます^^; アジャスタブルステムをまた雨天ポジションに変更しました、あ~面倒くさい^^; 雨がやんだらやんだで蒸し暑いったらありゃしない^^

本日は、前回の記事で作業したブレーキメンテナンスと同時におこなった、リヤディレイラーの清掃メンテナンスの様子を書いてみたいと思います。
P1070294

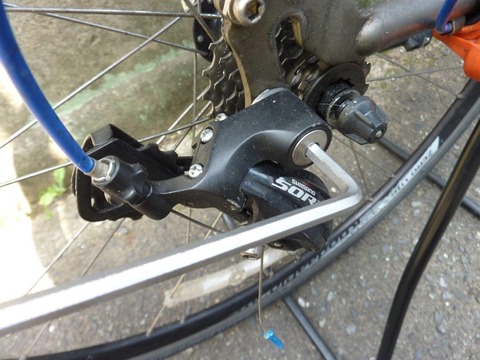

とりあえず、六角レンチでリヤディレイラー(以後RD)を取り外します。この画像を良く見ていただきたいのですが、アウターケーブルのエンド部が少し曲がっています^^; 少し前から気になっていたのですが、変速不良も無かったので放置してましたが今回、修正もおこないます。

ちょっとその前に、お詫びと訂正をいたします。今回の作業時に気が付いたのですが、この車両に付いているRDの型番はRD-3500SSです。RD-R3000SSだとずうっと勘違いしていました。そのため、過去記事でも型番がすべて間違っています。じゅんぐりと訂正しますのでご容赦下さいm(_ _)m

というわけで作業再開です^^;
P1070300
こんな感じに折れていました^^ ワイヤーを動かしても引っかかりが無かったのですが、このまま放置してたら異常がでたでしょうね^^;

エンドキャップを外してケーブル先端を確認します。
P1070308
写ってない^^; ちなみにエンドキャップの長さ分、折れていたようです。

ケーブルの外側の皮膜などは異常はなかったです。そのため、先端を5mm程度カットの上、長めのエンドキャップを使い対処とします。
P1070309
ケーブル先端の状態が良くわかります。このくらいなら再使用に問題ないでしょう^^

板ヤスリと千枚通しで処理しました。
P1070310
曲がりも手で修正しました。

エンドキャップを装着してインナーワイヤーを通しました。
P1070312
ワイヤーの動きは非常にスムースです。ちなみに、エンドキャップを装着する前にアウターケーブルの先にはシリコングリスを塗布しました。これは錆止めのおまじないです^^

ケーブルをワイヤーのメンテは完了、これからRDの作業に移ります^^

ちなみに今回、使った油脂です^^
P1070298

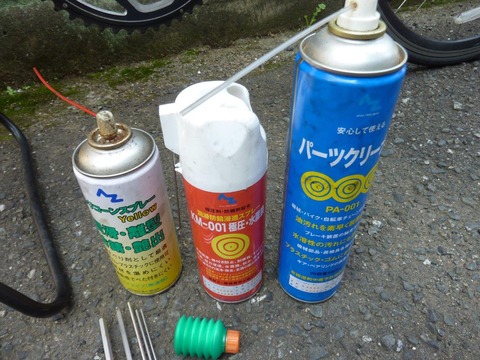

全部AZの製品です^^ 自宅で使うには値段も安いし性能も良いので、愛用しています。左からシリコンスプレー、KM-001、パーツクリーナー、下の小さなじゃばらチューブはシリコングリスです。写っていないですがウレアグリスも使いました^^

外したRDです。
P1070296
先にウエスで全体の汚れを拭いておきます。

ボルトを緩めてプーリーを外しました。
P1070301
プレートや全体を、ウエスで清掃したあとにパーツクリーナーを使ってさらにきれいにしました^^ この時にプーリーには使わないように、パーツクリーナーは樹脂を攻撃するのでよい事ありません^^

汚れたテンションプーリーです^^;
P1070302
ブッシュにはパーツクリーナー、プーリーにはシリコンスプレーを使って清掃しました。ガイドプーリーも同じ作業です。

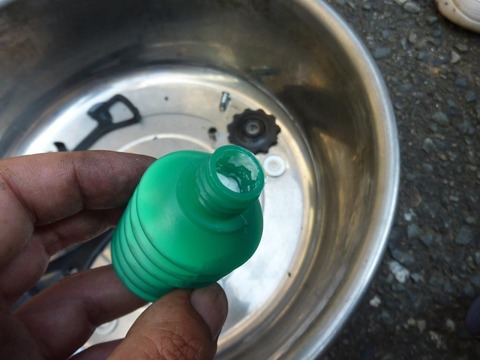

清掃が済んだらシリコングリスを薄く塗布します。
P1070303
ほんのすこしで大丈夫です。

こんな感じです^^ でも下の画像は失敗でした。
P1070304
眼鏡を着用しないで作業していたため、プーリーに汚れがすこし残っていました^^; そのため、再度やり直して完璧に仕上げています^^

プレート装着してプーリーを取り付けました。
P1070305
本体の作動部分にはKM-001を使用しました。プーリーのブッシュ部には軽くシリコンスプレーをしました。シリコングリスの調度がすこし柔らかくなる程度です。プーリーを回転させて試しながら、少しずつ注入しました。

プーリーの回転は良く回るようになりましたが、シールドベアリング内臓のプーリーが本音では欲しいです^^; デュラエースのプーリーは8速に使っても大丈夫かな? まあテンションプーリーだけでも良いかもしれませんが、そのうち検証したいと思います^^

車両のディレイラーハンガーのネジ穴にウレアグリスを塗っておきます。
P1070307
RDのシャフトに塗っても変わりません^^;

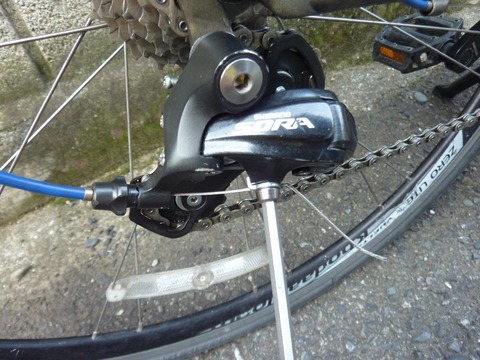

RDを装着してワイヤーを張ります。
P1070321
飛ばしちゃいましたが、先にチェーンを張ってあります。

このあと、再度メンテスタンドに乗せて調整後に試運転しながら、さらに微調整して変速を仕上げました^^

ブレーキも同時作業なので、途中で腰が痛くなってしまい休憩をはさみながらの作業でしたがメンテ後は気持ち良いです^^ この後のビールも格別な味になりました^^
P1070323

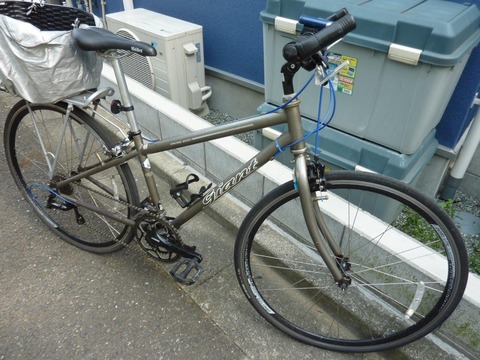

いつもの定点撮影です。

次はフロントブレーキかべダルのメンテですかね^^

その前にやる事があった^^;
P1070341
長男のロードバイクです。ここはトップチューブ下のケーブルガイドです。よく見ていただくと分かるのですが、ワイヤーと接触しています。ネットで調べたらこれが普通らしいので対策をしたいと思います。っていうか設計不良でしょ^^;

一応、下準備は進めていますので記事にしたいと思います。今回、この車両のブレーキのその他の箇所にも手を入れる事とします^^


本日はこの辺で終了です、それではまた^^/


おまけ 移動時ですが、富士山が帽子をかぶっていました^^
