こんにちは^^


本日は先日の記事で書いた次男が壊した700C青ママチャリのその後を書いていきますP1080573
前回(先週の出来事です)は次男がパンクしたこの自転車を、とりあえず緊急用のザフィーロ25Cを取り付けただけでタイムアップとなっていました。

本日は、少々時間が取れたので今日は各部を点検してみました。

外観を見たところ前カゴが歪んでいた以外は特に物理的な損傷はなさそうです^^ 試運転にも行きました。心配された「19mmリム」に「25Cタイヤ」を履かせた事による不具合はありませんでした。しかし、あくまで応急手当なのでタイヤの手配は早急に行いたいと思います。

タイヤに関しては問題なしだったのですがホイールがNGでした^^; 大きく振れがでていました。リムの変形の可能性もあるので自宅に戻って点検作業としました。

まずは前カゴからです
P1080574

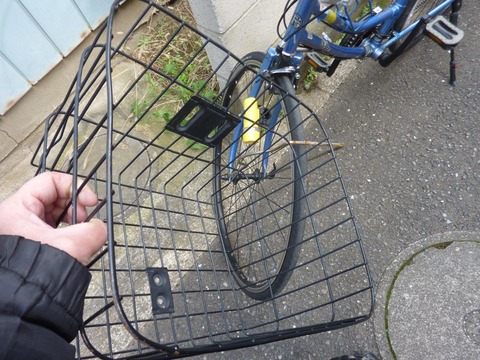

ちゃちゃっと取り外しました
P1080575
全体は手修正でおおまかに直したのですが取付プレート部付近のワイヤーが切断されていました。溶接すれば一発なのですが自宅にそんなものはありませんので、使えるものを探しました

工具箱から良さげなものを発見しました
P1080576

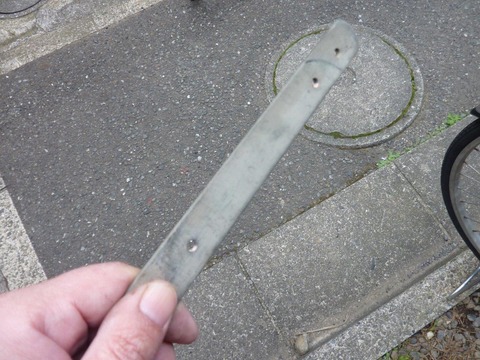

後ろカゴ固定用のプレートですかな?これを使ってみます

M6のネジが切ってありますが使わないのでドリルで6mmの穴を開けました
P1080577
ボルトとワッシャーを通して仮固定しました
P1080578

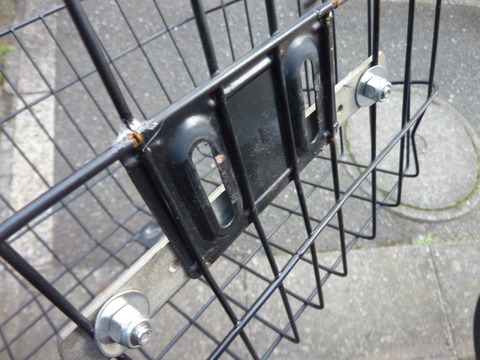

裏側はこんな感じです
P1080579

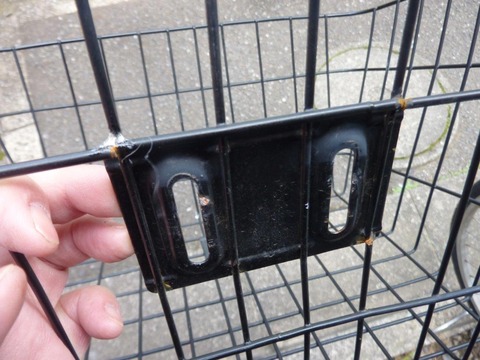

M6のステンキャップ、6x20mmワッシャー、ナイロンナットで、前カゴの折れたワイヤーを補強しています

強度は十分になったのですが外観が不自然なのでこれを使います
P1080580

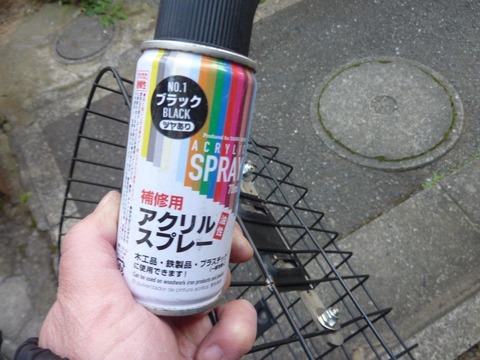

ダイソー「アクリルスプレーブラック」です

まずは前面を塗装します。傷がある箇所も同時に塗装しておきました
P1080581
裏側です
P1080582
折れた箇所にはおまじないで瞬間接着剤で補強後に塗装しました^^ 前カゴのステーもサビを落としてダイソーアクリルスプレーで防錆処置をしておきました

塗装が乾くあいだにホイールの作業に移りました^^
P1080589
タイヤを取り外してシューを基準に振れをとっていきます
P1080590
キャリパーブレーキのアジャストボルトでワイヤーを少しずつ張って修正作業しました。最終的に約1mm弱くらいに振れを抑えて終わりとしました。そろそろ振れ取り台を買いたいなと思っているのですが、自作したいとも考えています^^;

振れ取り後に気がついたのですが、ホイールのセンターがが微妙に狂っているのに気が付きました。リムのバルブ穴の位置からフォーク下部を除くとやっぱり若干ずれていました。

汚い画像ですいません^^ 最後にきれいにします
P1080586

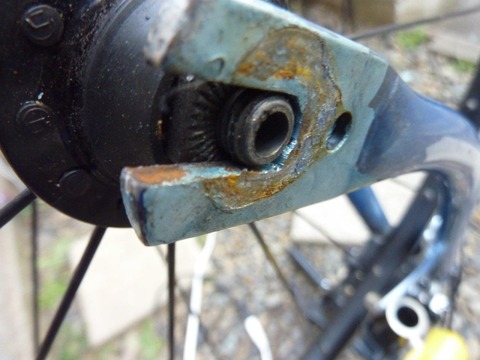

各部をよく見てみるとフォークエンド部の仕上げが悪く、奥まできっちり入っていっていませんでした。700C化最初の作業の不備ですね^^;

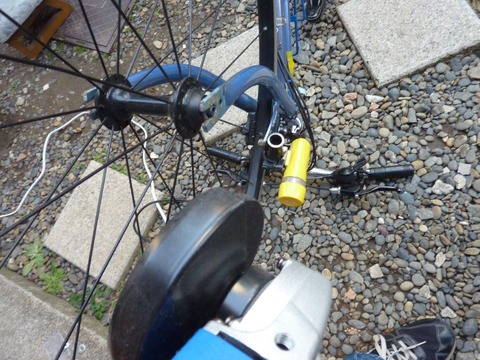

ディスクグラインダーを使って修正するとします
P1080585
少しずつエンドを削ってきちんと奥までシャフトが収まるようになりました
P1080587

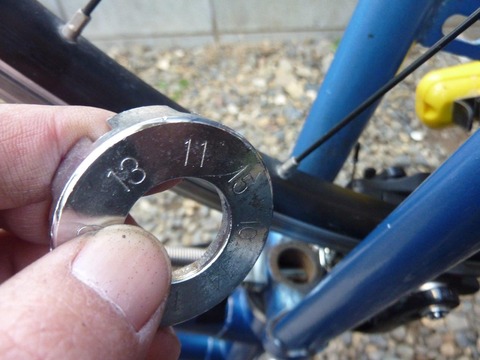

きっちりと修正できました。キャリパーブレーキもセンターを出して、再度ニップル回しでホイールセンターを取り直しました^^

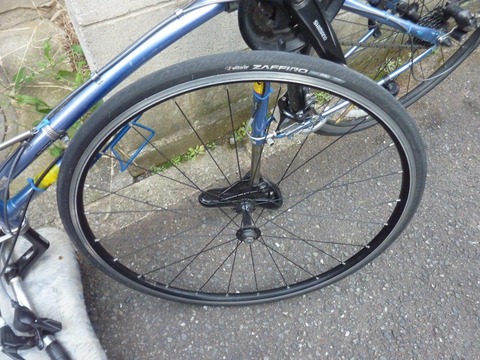

ちゃちゃっとタイヤをホイールに取り付けしました
P1080591
車両に取り付けしました
P1080592

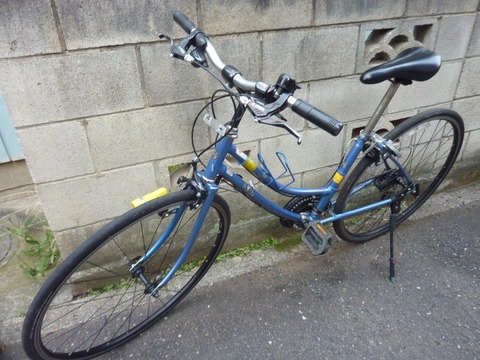

前カゴが無いとスッキリした外観です^^

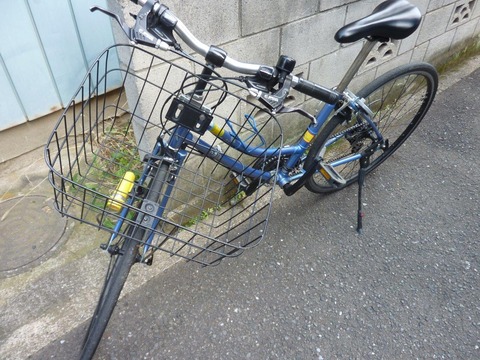

前カゴとステーを取り付けて完成です
P1080593
前カゴもきれいになりました^^

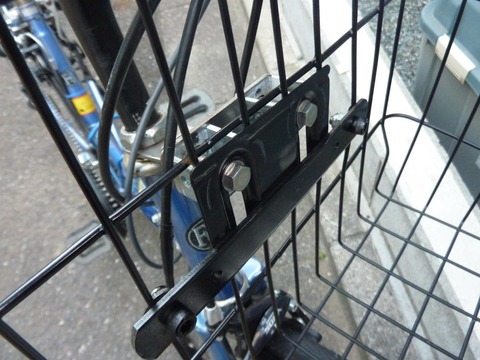

P1080594

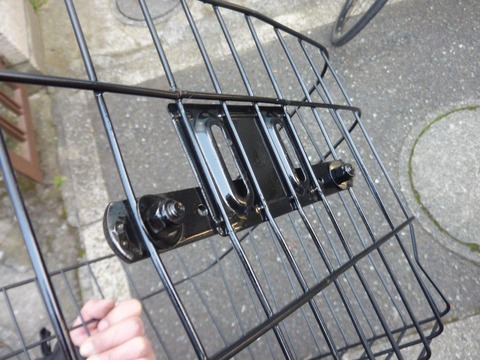

裏側です
P1080595
延長用で使用していたコの字金具の取り付け方も変更しました。以前は「コ」のように横にしていたのを縦にしました。強度アップが目的です。

この状態で試運転に行きましたが、カゴからの「カタカタ」音もなくなり、ブレーキをかけても振れなくすーっと速度が落ちる元の性能に戻りました。これで残すはタイヤ交換だけですね^^


本日はこのへんで終了します、それではまた^^/






おまけ

クイックに前カゴ取り付けって大丈夫?と思いませんでしたか。私はこんなのを使っています
P1080569
内径5mmのワッシャーというかスペーサーです。ちなみになにに使われていたのかはわからない物でしたが、ちょうど良いサイズだったので流用使用していました。錆がひどかったのでこいつを使ってきれいにしてあげました
P1080570
サンポール漬けにしました^^
P1080572
15分ほど浸したあとに真鍮ブラシで錆を落としました。このあと中性洗剤を薄くした水に入れて中和して完了です(そのままだと、またすぐに錆びます)。時間がなかったので全体にグリスを薄く塗って防錆処理をした後に車両に取り付けました。すこし上の作業です。

おしまい
