本日は自転車ネタではなく長男のスマホを修理した様子を書いていきたいと思います^^

長男が1月にバイトしてためたお金で新しいスマホを買ってきました。ソニーの「Xperia XZ」のSIMフリー版です。秋葉原にてお買い得な価格だったそうです^^
P1080763
※右側が新しいスマホ(Xperia XZ)です

買い換える前のスマホはパナソニックの「エルーガP-02E」という旧製品でした。長男いわく電池の持ちが悪くなったことが買い替えの理由でした

実はこのP-02Eですが、最後に使った端末が4台目でした。長男の取り扱いもあるのですが画面(液晶)が割れやすく、壊れるたびに中古個体をネットで購入して液晶交換をしました

①最初の個体を購入→液晶割れで2台目購入して液晶移植
②また液晶割れ。→3台目購入して液晶移植しようとしたが失敗
③しょうがないので程度の良い4台目(最終)を購入してそのまま使用
という感じです^^;

スマホは精密製品で慎重かつ繊細な作業が必要です。しかし、多少慣れていた私は焦って作業した結果3回目の修理で液晶を壊してしまいました
P1080744
ベゼルを無理やりはめてパキンと液晶が逝きました^^;

今回、保存しておいた2台目の本体に4代目の液晶を繋げてデータ取りと、あわよく修理成功すれば私の予備機としたいと思い作業に移りました^^

まずは使う工具です。HDDや3DS、Wiiなどのゲーム修理のため持っていたものです
P1080739

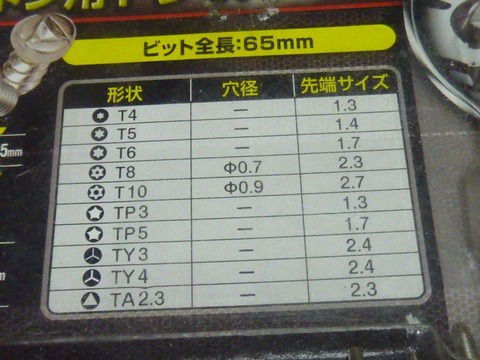

ビットの内容はこんな感じです
P1080740

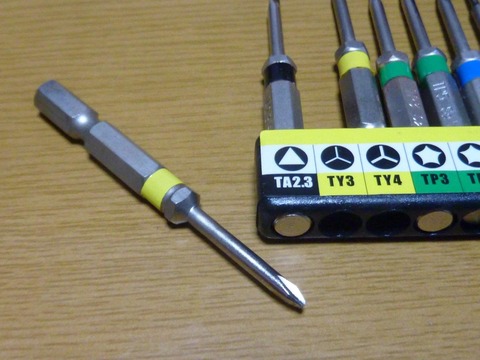

TY3ってビットを使います
P1080745

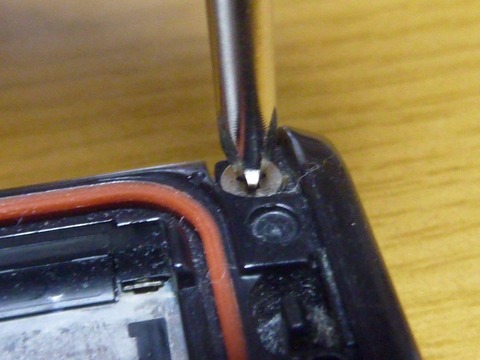

裏カバーを取り外して5個のネジを取り外します
P1080747

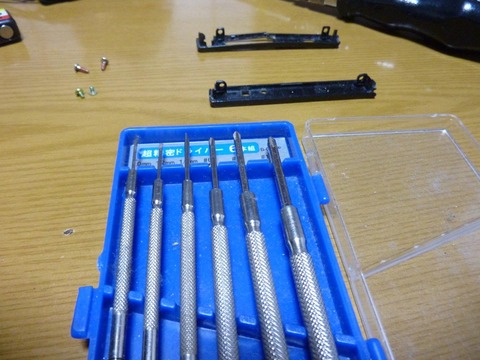

アンテナを取り外して上下のプラ製のベゼルを取ったら(これは手で簡単にとれます)精密ドライバーを使用して左右の金属製ベゼルを取り外します
P1080748
慎重にフックの部分を少しずつ外側にずらします
P1080749
無理しないで少しずつです
P1080750

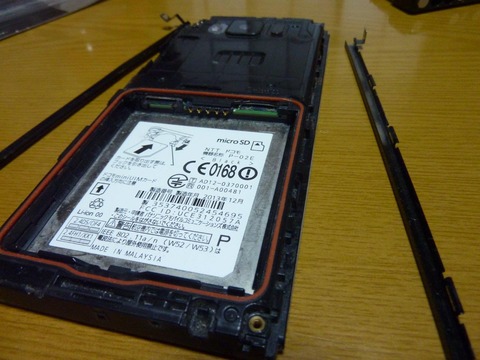

左側が外れました
P1080751
同じように右側も外しました
P1080752
これで液晶が取り外すことが出来ます
P1080753

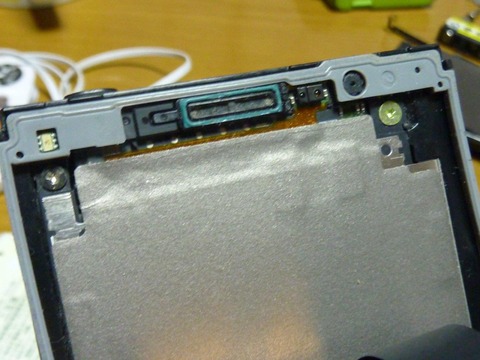

プリント基板のコネクタ-を取り外します
P1080754
無事に2枚におろすことが出来ました^^

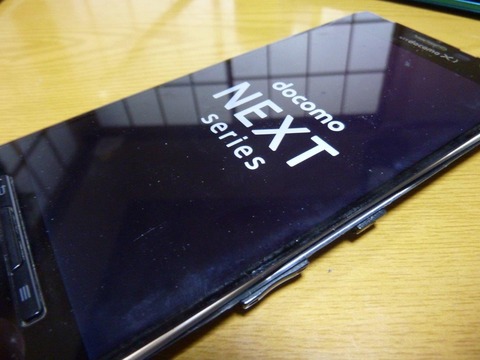

取り外した4台目の液晶と2台目の本体を接続して電源を入れました
P1080761
無事に起動完了しました^^

起動したスマホにファイル転送用のアプリをインストールします。「File Commanderファイルマネージャー」というアプリを使いました

SDカードに長男の思い出画像たちを転送していきます
P1080765
無事、すべての画像やデータファイルを奪回することが出来ました^^

あとはバラした順番を逆にして復元します。3台目の本体を使用します(初期化済みなので時短です)。前回、失敗したときはこの防水ゴムパッキンが微妙にずれたためベゼルをはめ込む時に液晶に無理な力が加わり破損してしまいました。そのため今回は慎重にいきます
P1080766
老眼鏡をつけ慎重かつ丁寧に作業して無事に完成しました^^
P1080767
隣のISW12HTと同じアプリを導入セッティングしてミッション完了です^^
01
まだ全てのアプリは入って無いですがぼちぼちとやっていくこととします^^

そんなこんなの作業をしていたらピンポンが鳴りました
P1080738
開けてみると・・・。

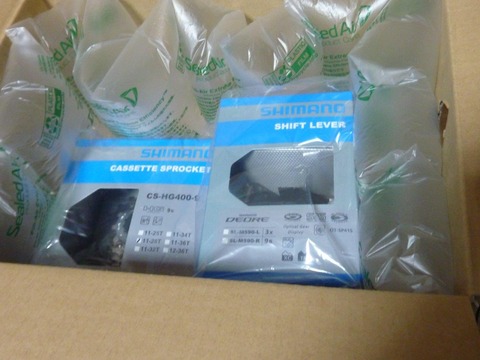

P1080768
